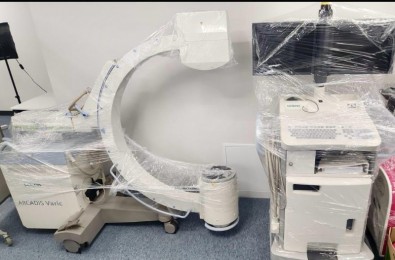

Aparat Siemens Arcadis Varic VC10A z 2012 roku, działający na oprogramowaniu w wersji SL147P188 (SP3), to profesjonalne, mobilne ramię C przeznaczone do szerokiego zakresu procedur chirurgicznych. Wersja oprogramowania VC10A oraz dodatki Service Pack (SP3) zapewniają stabilność systemu Syngo, wspierając zaawansowane przetwarzanie obrazu w czasie rzeczywistym.
Specyfikacja techniczna obrazowania
System opiera się na wysokiej rozdzielczości torze wizyjnym, który pozwala na precyzyjne obrazowanie detali anatomicznych:
- Wzmacniacz obrazu: Standardowo wyposażony w jednostkę o średnicy 23 cm (9 cali), co umożliwia optymalny podgląd pola operacyjnego.
- Kamera CCD: Matryca o rozdzielczości 1k x 1k (1024 x 1024 pikseli) zapewnia wysoką jakość cyfrowego obrazu.
- Monitory: Wózek monitorowy posiada dwa 19-calowe ekrany LCD/TFT o wysokiej jasności i kontraście, z możliwością regulacji wysokości i kąta obrotu.
Parametry generatora i dawki
Aparat został zaprojektowany z myślą o minimalizacji dawki promieniowania przy zachowaniu wysokiej jakości obrazu:
- Moc generatora: Maksymalna moc impulsu wynosi 2,3 kW.
- Tryby pracy: Obsługuje fluoroskopię pulsacyjną (do 15 klatek na sekundę), fluoroskopię ciągłą oraz radiografię cyfrową.
- System EASY: Funkcja Enhanced Acquisition System automatycznie optymalizuje dawkę i parametry obrazu (jasność, kontrast) w zależności od prześwietlanego obszaru.
Oprogramowanie i łączność
Wersja oprogramowania SL147P188 SP3 to integralna część platformy Syngo, która umożliwia:
- Przechowywanie danych: Wewnętrzna pamięć pozwala na zapis do 60 000 obrazów.
- Standard DICOM 3.0: Pełna kompatybilność z systemami PACS/RIS, umożliwiająca przesyłanie badań do sieci szpitalnej, eksport na CD/DVD lub nośniki USB.
- Funkcje naczyniowe: W zależności od konfiguracji system wspiera tryby odejmowania cyfrowego (DSA) oraz funkcję Roadmap.
Konstrukcja i ergonomia
- Ruch orbitalny: Szeroki zakres 130° (-40° do +90°) ułatwia dostęp do pacjenta pod różnymi kątami.
- Zmotoryzowany przesuw: Kolumna ramienia C posiada pionowy ruch o zasięgu 45 cm obsługiwany elektrycznie.
- Głębokość ramienia: Wynosi ok. 73–78 cm, co zapewnia dużą przestrzeń roboczą dla personelu
